Asus Terminator TU キット内容

■購入[02/03/15]
 日本橋のPC One'sで購入.キットの値段はCD-ROMドライブ無しのタイプで15,800円.  一応現金価格では最安値だったが、ビックカメラであればポイント還元で 実質もう少し安くなることに後で気付く…

 結構嵩張るので,購入の際には郵送してもらうか、キャリアーを持って行くと良いかもしれません.

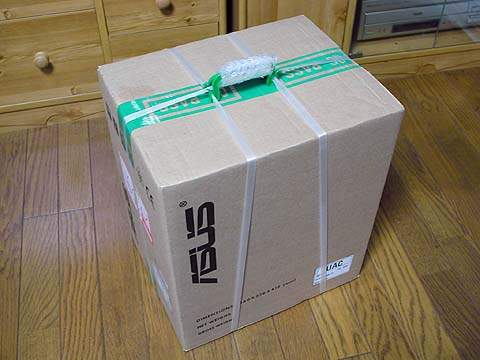

外箱

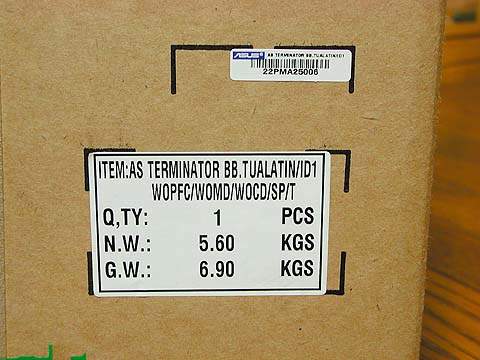

外箱のシール

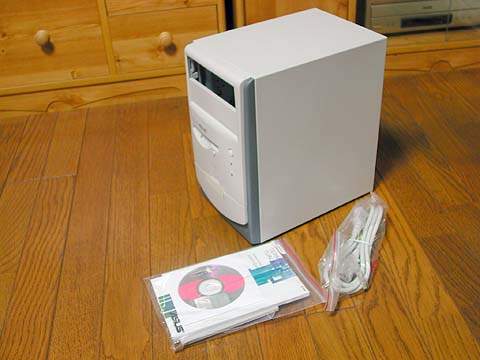

内容物

■組み上げるために使用した物
● ベアボーンキットの内容物

ケース 小型なタイプのMicroATXとほぼ同程度の大きさ.しかし, 特殊な仕様の M/B を使用しているため,奥行きはかなり短い
電源 電源はファンレスの特殊なもの.端子は一般的なATX
M/B Asus TUSC
SiS 630ET を使用し,殆どの機能がオンチップ.Socket370の Coppermine/Tualatin コア Intel CPUに対応
FDD ごく一般的な 2mode 3.5 inch FDD
CD-ROMドライブ セット販売されているタイプと,別売りのタイプがある
マニュアル 英語版のマニュアルが同梱
ドライバーCD-ROM IDE,VGA,Audio,LANのドライバが入っている
その他 電源ケーブル,シール,5inch ベイを塞ぐフタも付いてきます

 安かろう悪かろうではなく,わりとカチッとしたセットになってます. ケースの作りも昔の台湾製にありがちな,ネジ穴が合わないとかエッジ の処理が甘くて手を切りそうとかいうことはありません.

● ベアボーンキット以外に用意したもの
CPU 基本的に手持ちのものを使い回しました.複数ある理由は,各種チェック用ということで :-)

  • Intel Celeron 533A (Coppermine-128kコア)
  • Intel Pentium3 650MHz
  • Pentium3 750MHz
  • Pentium3 1.1GHz
Pentium3 は全て FSB 100MHzのCoppermine コア)

Celeron 533A MHz (Coppermine-128K)


Pentium3 650MHz (Coppermine)


Pentium3 750MHz (Coppermine)


Pentium3 1.1GHz (Coppermine)

CPU FAN,ヒートシンク Terminator を組む理由が,『24時間稼働の静音サーバ』なため,CPUファンを静音にするか, CPUファンレスで動作させることを考えました.
  • ElanVital 製 FSCUG9C-6FC
    (温度センサーでファンスピードをコントロールする,通称『静香ちゃん』)
  • Owltech MCX-370(ヒートシンクのみ)
  • サーマルコンポーネント 85EX60X80

FSCUG9C-6FC 外箱


FSCUG9C-6FC


MCX-370 外箱


MCX-370


85EX60X80 外箱


85EX60X80

ケースファン  本体には,ケースファンとして9cmファンが取り付けられています. このファンはCPU,M/Bの温度によって自動的に回転数をコントロールするように なっており,ファンを交換しなくても,比較的静かに運用することが可能です.

 しかし,この際ですので,静音ファンと交換し,より静音化を目指しました.ファンの 選択は,ビックカメラに行って『静音』と銘打ってある9cmファンを手当たり次第買って きたといったところです.

  • Enermax UC-9FAB (回転数をマニュアルで設定可能)
  • AddA製 超静音 9cm ファン
  • Justy DSF-92L 静音 9cm ファン

Enermax UC-9FAB


AddA 製9cmファン


Justy DSF-92L

RAMノーブランド SDRAM 256MB DIMM (PC100) *2
(手持ちの物を使い回し)

HDD  基本的に静音を目指し,かつ,ファイルサーバに使用するためにできるだけ 大容量のものをということで購入.MX6L040L2 の方は,流体軸受けモデル を試してみたかったのと,普段発熱を押さえるために 5400rpm モデルばかり 買っていたため,7200rpm HDDのパフォーマンスを見てみたかったためにセレクト. BKi810 に使い回せるように,60GBのモデルにしています.
 メーカーをMAXTORに揃えているのは,これまで使用してきた中で一番壊れ る頻度が低いメーカーだったからです.

 なお,LBA48 に対応していない M/B の場合,137GB までの領域までし か使用できないため,160GB HDDを購入しても使えません.

  • MAXTOR D740X MX6L040L2 (3.5inch IDE 60GB)
    MAXTOR に買収された Quantum ラインの流体軸受け7200rpm HDD
  • MAXTOR D540X 4G120J6 (3.5inch IDE 120GB)
    5400rpmボールベアリングタイプの HDD

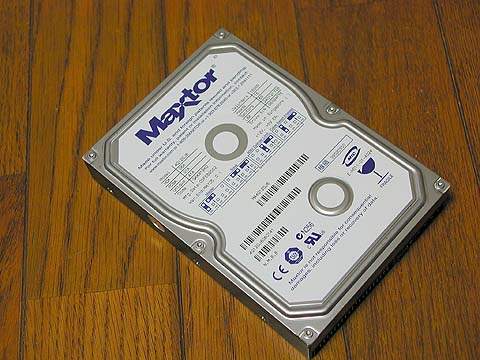

MX6L040L2


4G120J6

DVD-ROM ドライブ HITACHI 製 DVD-ROM GD-5000 ATAPI CD/DVD-ROM

DVD-RAM再生可能なDVD-ROMドライブ.
読み込みスピード CD/DVD:最大40倍速/最大8倍速


その他 HDD の動作音を極限まで低減させる定番ツール,SmartDrive

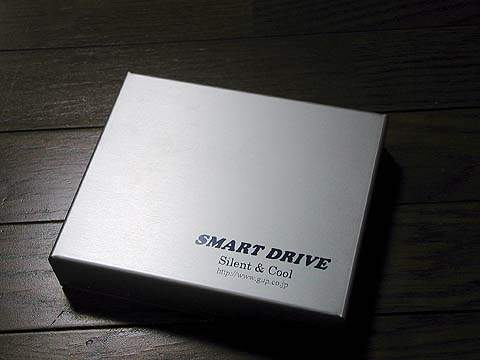

SmartDrive
