静音パーツ売り場には，『吸音』や『制振』といった文句で 数多くのパーツが売られていますが，これらはそれぞれ性格が異なります．

　『吸音材』は文字通り発生した音を吸収し，別のエネルギーに変換 (大抵は熱に変換します)するための素材です．安価なものはウレタン材を使用 しており，高価なものはダイポルギー等の特殊素材を使用しています．

　なお，ダイポルギーとは，CCI社が 開発した素材であり，吸音フォームの性能は， ウレタンフォームと比較して吸音 性能が2.8倍であると言われています．詳しくはメーカーサイトの説明を読んで 頂くとして，最近 PC 用として売られている吸音製品は大抵ダイポルギーを使用 しています．

　『制振材』はドライブやファンが発する振動を制し，所謂ケースの ビビリを防ぐための素材です．鉛などの金属製のものの他，樹脂系の素材を使用 したものがあります．

　『CD-ROM ドライブを使うと振動してとうるさい』のような場合は，制振材を使う と効果があることが容易に想像できると思います．この他にも，ディスクやファンの 振動がケースを振動させ，あたかもケース自身が太鼓のような状態になり，間接的に 騒音を発する状況になっているときがあります．このような場合にも，ケースに 制振材を使用すると騒音を低減することが可能です．

　ケースを手で押さえ付けてみた 際に騒音が減る場合は，制振材を使用することによる騒音の低減が期待できます．

　今回調達したパーツは以下の通り．

写真	名称	備考

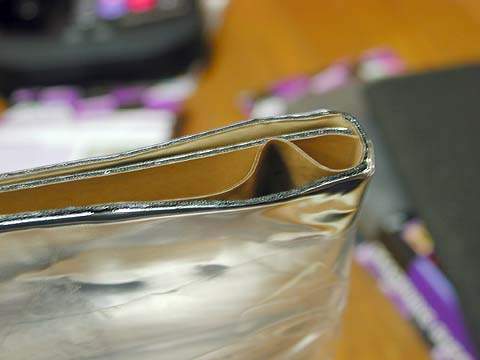

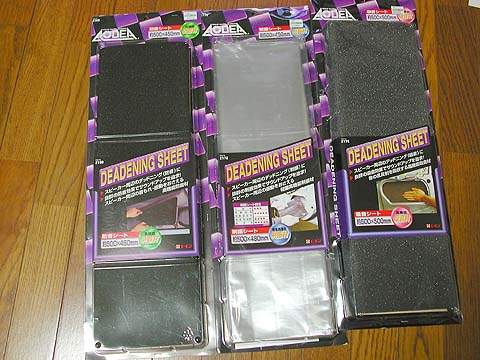

	左からエーモン工業株式会社製 AODEA デッドニング 　　防音シート， 　　制振シート， 　　吸音シート (クリックで画像表示)	カー用品店やホームセンターで売られている一般的なもの．それぞれ2780円， 2980円，1480円と安価であり，本来車に貼り付ける用途のため，サイズも 50cm＊45〜50cm と大きいサイズ．使用時に任意のサイズにカットして使用する．

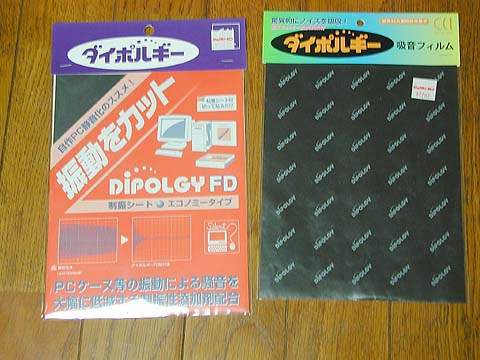

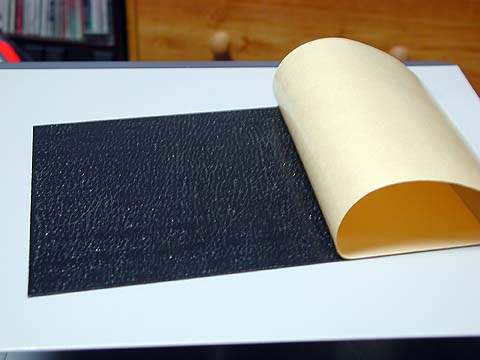

	左からダイポルギー制振シート，吸音フィルム	CCI社が開発した吸音素材，ダイポルギー を使用した制振シート，吸音シート．それぞれ980円，1280円．大きさはどちらも 約15cm*20cm．厚さはそれぞれ1mm,0.2mm．

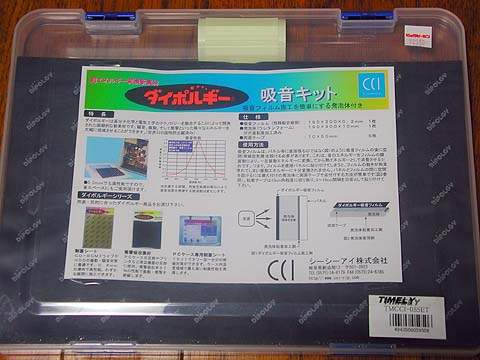

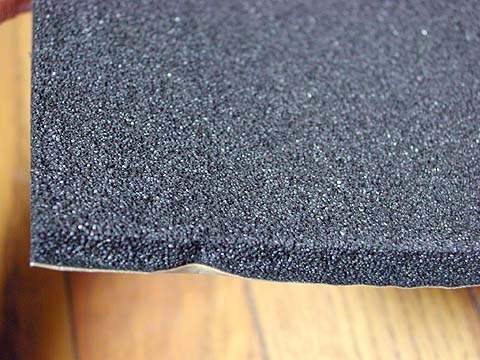

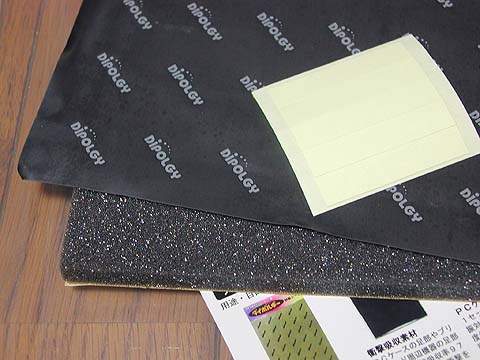

	ダイポルギー吸音キット	ダイポルギーを使用した吸音シートおよび発泡体(ウレタンフォーム)，両面テープのセット．2580円

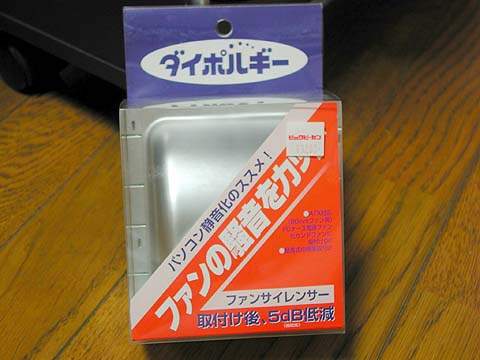

	ダイポルギー ファンサイレンサー	本来はATX電源等のファンに外付けで取り付けるためのサイレンサー．8cmファン 用．3280円で購入

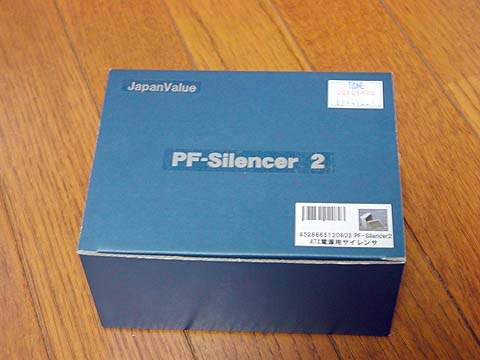

	PF-Silencer 2	本来はATX電源に外付けで取り付けるためのサイレンサー．ATX電源全体を 覆うように取り付ける．4180円で購入

　まず振動の影響を調べるために，原始的な方法ですが，ケースを手で 押さえ込んでみました．結果，騒音レベルは変わらず，ケースが振動する ことによる騒音の増大は（殆ど）発生していないことが分かりました． そのため，今回は制振材の使用は行いませんでした．
　なお，CD/DVD-ROMドライブ類を頻繁に使用し，かつ，振動がひどい場合 はこの要因に対しても何らかの対策が必要だと思います．

　次に，騒音源の特定ですが，ディスクの動作音，そしてケースファンに よるものであることは明白です．ただし，SilentDrive を利用している ディスクに関しては，対策が不要なほどの静粛性が確保されています． また，ベイに直接 接続しているディスクに関しても，動作音はそれほど大きくなく，また， 普段はスピンダウンしていますので，それほど大きな問題にはなりません． そのため，ディスクに対しては追加で騒音対策を行わないことにしました．

　残るはケースファンですが，この問題はやや複雑です．ケースファンが 騒音を発する理由として考えられる原因はいくつかありますが，大きく分 けて，次の３つであると考えられるでしょう．

(1) 空気の流れのスムーズでない部分で風切り音が発生
(2) ケースへの取り付け部分で振動が発生
(3) ファンのブレード自身が風切り音を発生

　結論を先に書きますと，３番目の問題が一番大きく，１番目，２番目の問題 は殆ど無視できる程小さなものであると言えそうです．ファンを単体で回した際に， 取り付け時とほぼ同じくらいの騒音が発生しましたから…．

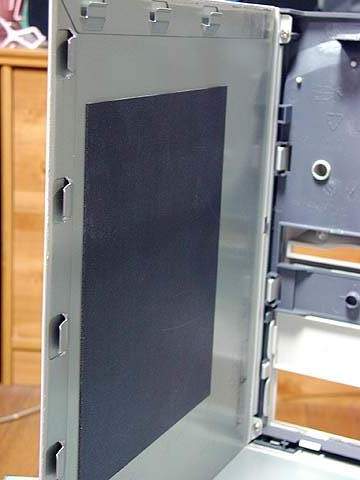

(1) ケース内に吸音シートを貼り付け，ケースファンの発する音を吸収
(2) ケースファン外側に吸音パーツを取り付ける

　Terminatorではありませんが，別のデスクトップマシンにこれを取り付けた ところ，絶大な効果を発揮しました．そのため，かなり期待持ちつつトライして みました．

　ではどのように取り付けるのか…と，いう話になりますが，基本的にATX電 源に取り付けるような作りになってるため，ネジ穴の位置がケースファンに取 り付けるに際して若干問題があります．特にダイポルギーファンサイレンサー の方は，8cmファン用のため，9cmケースファンに取り付けるには小さすぎます． 吸音材を削ったりしながら試したのですが，ファンのかなりの排気面積を塞い でしまうことになってしまうため，使用を断念しました．

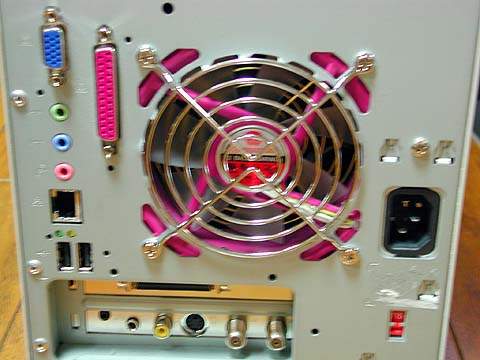

	ファンガードを取り付けていましたが…

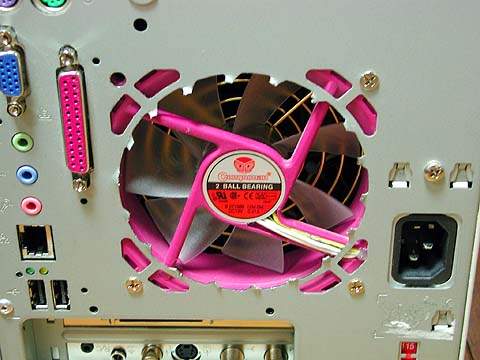

	この際，取り外すことにしました．

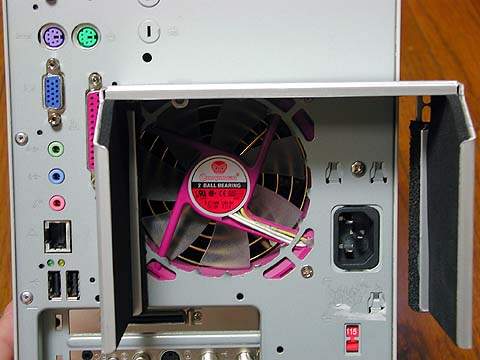

	『PF-Silencer 2』を分解し，まずこのパーツを取り付けます． 左上１カ所ネジ止めするとほぼ固定されますが，若干安定が悪いので， テープなどで補強しておいた方が良いでしょう．

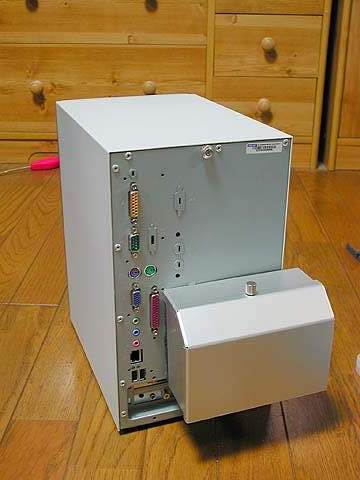

	蓋をかぶせて完成です． かなり後ろにせり出して不格好になります．ある意味，奥行きが短いという Terminator のメリットが無くなってしまうとも言えます．

　注意事項としては，この手のパーツは排気プレッシャーとしても作用します ので，排気圧の低いファンですと，充分に排気されなくなります． すると当然ケース内温度の上昇を招きますので，使用の際には注意が 必要です．

吸音フィルムの効果

　殆ど効果らしきものが感じられません．原因としては，薄手の シートを使用したため，充分に吸音できていないということが考えられ ます．また，ダイポルギーは効果を発揮する音の周波数帯域が限られて いますので，現在吸音して欲しい騒音の帯域が外れているということか もしれません．

電源ファン用サイレンサーの効果

　Terminatorでの使用に際しては，殆ど効果がありませんでした．

　この手のパーツは電源ファンの風切り音そのものよりも，排気の際に 巻き起こる風切り音に対して効果があるものです．そのため，今回のよう な環境では，あまり効果が認められなかったのかもしれません．また， ケースファンの発する風切り音の質が比較的低音域ですので，吸音材で 吸収しにくい音質であったのかもしれません．

　その他，取り付けた副作用として，風量の低下によるCPUおよび電源温度 の上昇が若干認められました．そのため，風量を稼ぐために，吸気口を増 やすことにしました．

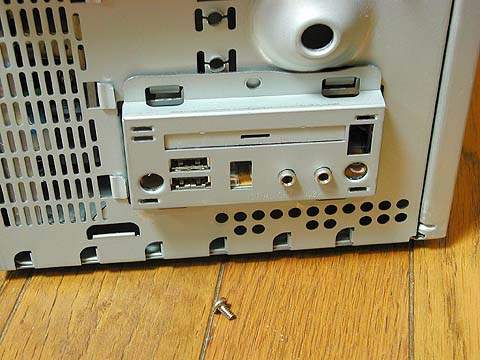

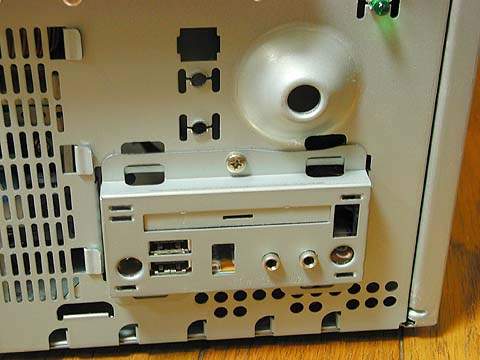

	ケースを開けた状態でフロント部分を見るとこのようになっています． ここには，フロントアクセス可能なUSB，オーディオ端子が出ています．
	上部に取り付けてあるネジを１本外すと…

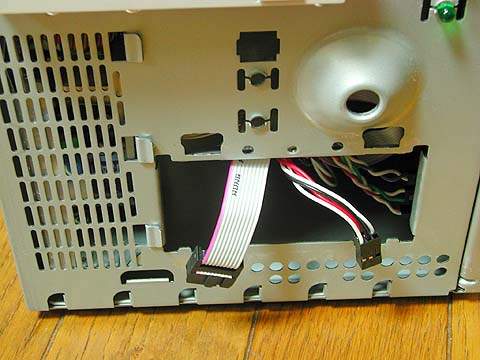

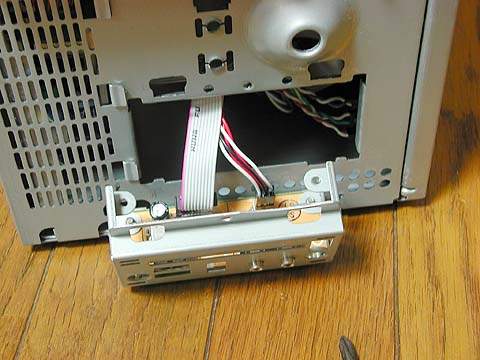

	このブロックが外れます．
	ケーブル類をコネクタから抜きます．

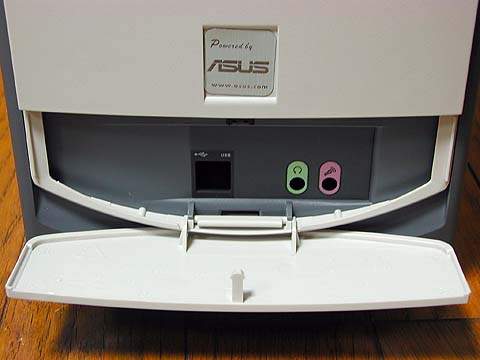

	ケースを取り付けるとこのような感じ．USBの部分にすっぽりと穴が 開口しているのが分かると思います．

　注意点としては，このような場所に吸気口を開けると別の部分に空気が 流れるようになり，電源部に空気が通りにくくなる可能性があることです． これを防ぐ一つの手としては，シャーシ側の新設した開口部を紙等で塞いだ り（この場合でもケース外からの吸気口は増えるので，トータルでは流量が 増える），ダクトを作成して電源部に風が流れるようにすること等が考えら れます．

　実際に開口部を新設した後温度を測ったところ，CPUおよびM/B温度は， 電源ファン用サイレンサーを取り付ける前のレベルにまで低下しました．

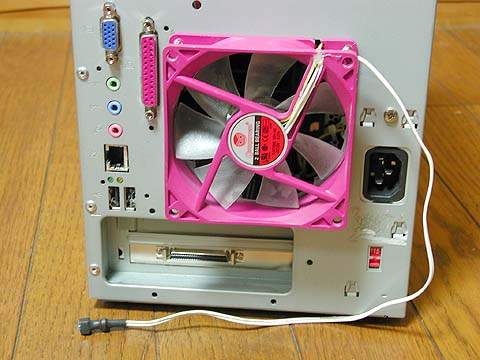

	ケースファンをケース外側に取り付け．ファンガードは内側，外側共に 外し，障害物による風切り音発生を押さえる．当然ながら，シャーシの ファンガードは切り取っておく．

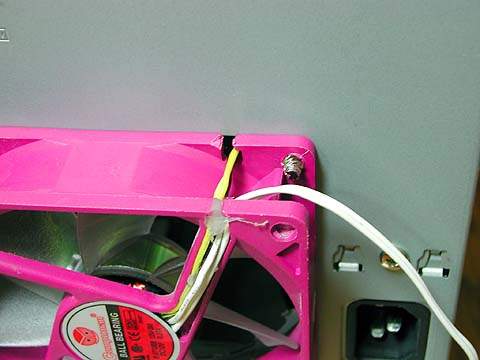

	電源ケーブル，ファン回転数コントロール用半固定抵抗への配線の取り回し． ケースを開けなくてもファンの回転数をコントロール出来るようになり，便利．

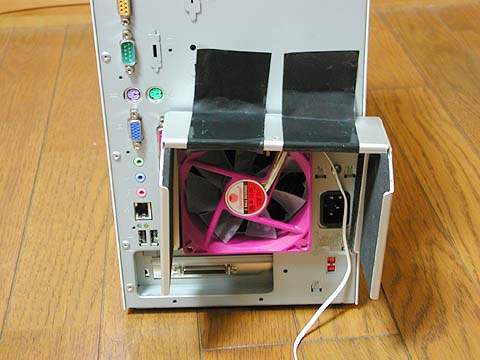

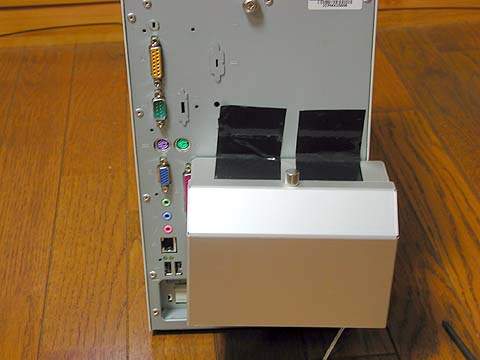

	ファンを外付けにしたため，電源ファン用サイレンサーがネジ止めできなくなります． そのため，ビニールテープで固定しました．

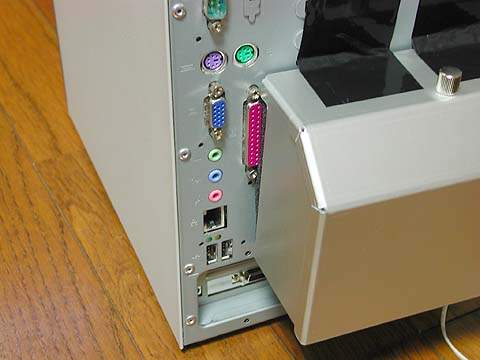

	蓋を閉じるとこんな感じ．
	コネクタ類も辛うじて塞ぎません

　結果ですが，心配していたケース内の温度の上昇こそありませんでしたが， 本題である騒音はあまり変わりませんでした．ファンの回転数を簡単に調整 出来るようになりましたので，良しとしますか…

　まとめとしては，この手のパーツは思ったよりも効果が無いため， 過度な期待は抱かない方が良いといった感じでしょうか．また，電源 ファンサイレンサーに関しては，温度上昇を招く可能性もあるので，その利用 には注意が必要です．

※電源ファンサイレンサーの名誉のために付記して おきますと，使用環境によっては絶大な効果を発揮します． 実際，私の手持ちの Eden(C3 533MHz オンボードM/B)+Silencer 235W電源の環境に取り付けた際には，Terminator 以下の騒音レベルに なりました．
