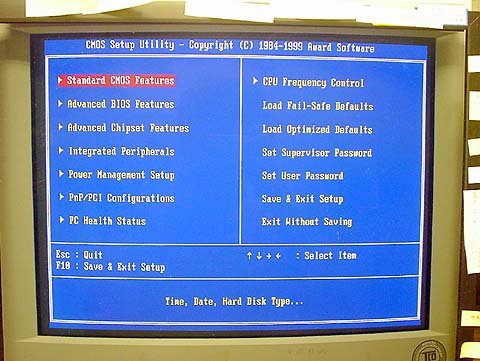

このような画面のときに，『DEL』キーを押すことにより，BIOS設定画面に行くこ とができます．

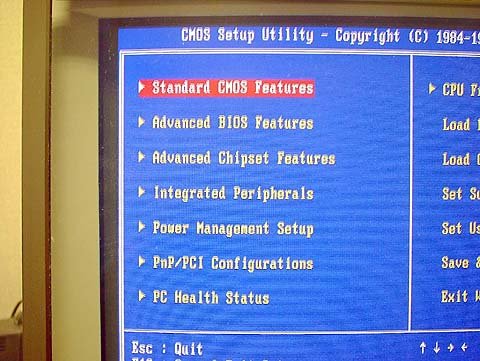

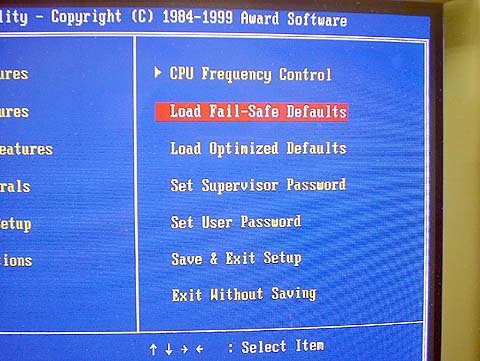

　カーソルキーの上下で，赤にハイライトした部分を移動し，設定したい部分に合 わせ，リターンキーを押します．すると，詳細設定画面に移動します．

　キーアサインの詳細は画面下側に表示されますが，基本的にはカーソルキー(矢 印キー)とEnterキー，ESCキー，PageUP，PageDownキーだけで事足りるでしょう．

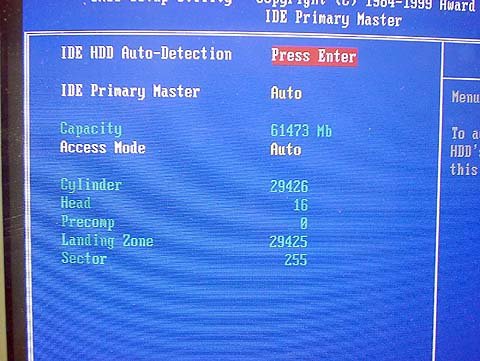

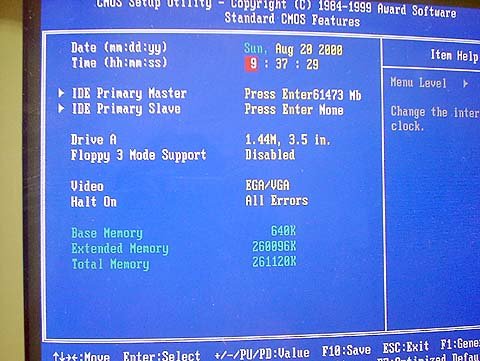

　基本的には，IDEに接続されているディスクとCD-ROMドライブは，画面のように Autoで設定しておけば，問題はないでしょう．

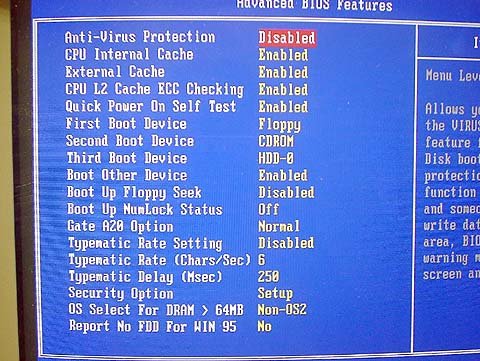

　人によって設定が異なるのは，起動デバイスの順番でしょう．起動可能なデバイ スとしては以下のようなものが選択可能です．

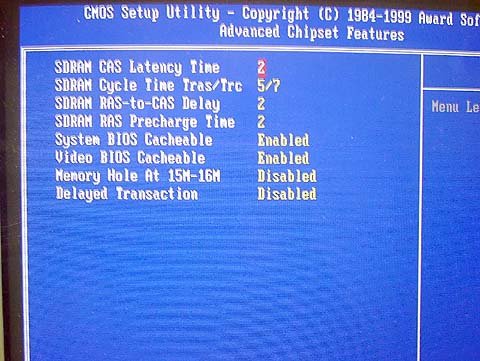

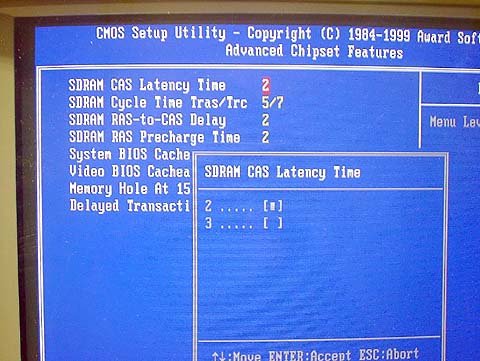

　ブート時に，『接続されている SDRAMは CAS Latency Timeが…』のような英語 のメッセージが出た場合，ここで『SDRAM CAS Latency Time』を変更します．

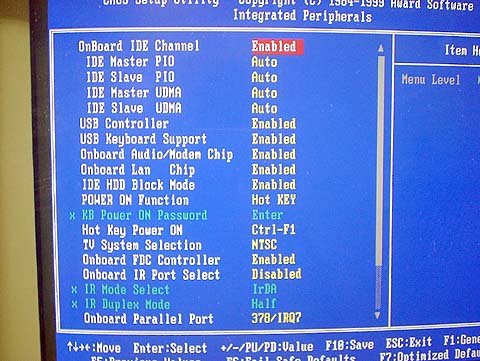

　なお，デフォルト状態ではIDEのUDMAの設定が，Disableになっている場合があり ます．これをAutoにしておかないとディスクのパフォーマンスが出ませんので，一 度確認してみてください．また，オンボードのLAN機能が動作しない場合などは， ここでDisabledになっている場合もあります．

　プリンタの動作モードは，ECP+EPPにする方が良いかもしれませんが，これは好 みということで．

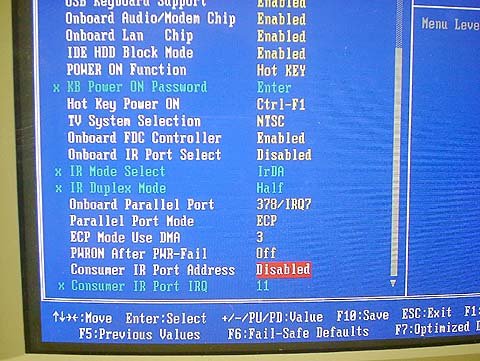

右の方に，スクロールバーが出 ています

カーソルを下の方に持って行く と，画面がスクロールします

IR(赤外線通信)機能はここを見ると使えそうですが，ハー ド的に存在しないので，使用できません．M/Bにはいくつかの使用していないパターン がそんざいしているので，これを接続すれば，使用できるようになるかもしれません．

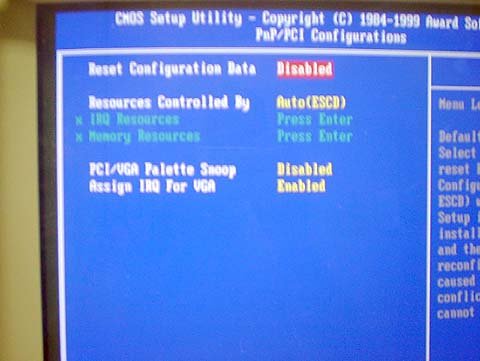

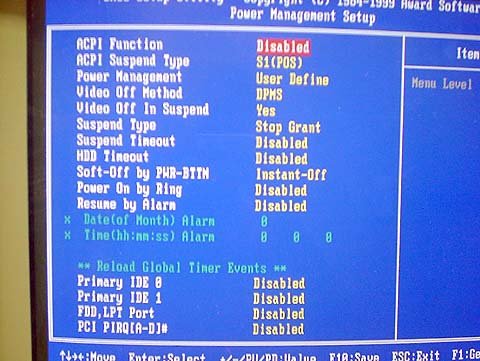

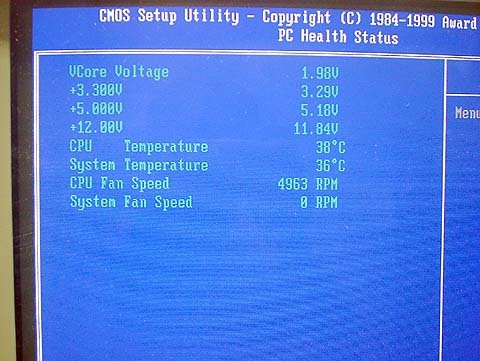

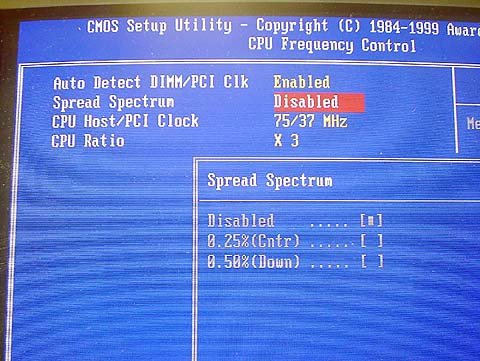

　『Spread Spectrum』をいじっても，パフォーマンス的にあまり意味はありませ ん．これは主に，電磁障害を減少させたりするときに使用します．

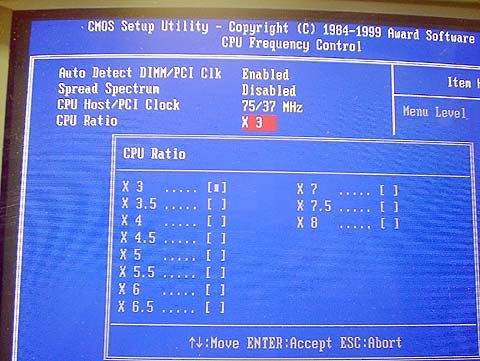

　また，CPUの倍 率は， Intel CPU の場合は ハード的に固定になっているため，ここで設定しても 意味はありません．このCPUも，Celeron400MHzを使用しており，BIOSで3倍を指定 していても，内部的には6.5倍に固定になっています．

　多分，一番気になる部分は，『CPU Host/PCI Clock』の所でしょう． ここではBIOSの設定のみで，以下のような設定にすることができます．通常は Default にし，CPU標準の設定で動かした方が良いでしょう．

　また，行，列それぞれのアドレスを指定してから実際にセルに対して読み込み，書き込みができるまでしばらく時間が必要になります．このCASアドレスを指定し てから実際にセルにアクセスできるようになるまでの待ち時間を，CLと呼び，クロック数で表します．CL-2として売られているメモリは，2 Clock必要だということです．

　その他，DRAMはフリップフロップを使用したSRAM(Static RAM)とは異なり，メモリのセルはコンデンサーのようなもので作られているため，記録した時間を長時 間保持できません(放っておくと放電してしまう)．そのため，短い間隔で内容をリフレッシュし続ける必要があります．メモリ側は，リフレッシュ信号が来ると，指定されたアドレスのセルを一斉にリフレッシュ(放電しかけているセルの電荷を再び補充する)します．このリフレッシュの間隔が長すぎたり，リフレッシュにあてがう時間が短かすぎたりすると，内容を消失してしまいます．

　私の場合はどれも選択可能な最速設定で動いているのですが，どのようなメモリ を使用しているかや，バスクロックによってはチューニングしすぎると動作が不安 定になる場合があります．

　なお，ここでメモリの設定をチューニングした結果，どのくらいパフォーマンス が上がるかは，パフォーマンスチェックのページにまとめ てあります．

Intel の CPU では意味を持たない倍率設定

　一般にクロックアップを行う場合は，CPUのコア電圧を上げてやることに より多少クロックアップの限界を上げてやることが可能ですが，BKi810では，ジャ ンパを操作しないとコア電圧を上げることは出来なさそうで，マニュアルにその方 法の記載もなく，敷居が高くなっています．

　また，ベースクロックを上げるのに伴い，PCIクロックやAGPクロックも上がり， CPU単体であれば動作するが，拡張カードが動作しないといった状態も起こり得ま す．PCIクロックが上がり，一番影響を受けやすいのはIDEコントローラーで，最悪 の場合ディスククラッシュという結果を招きます．また，当然ながら，ベースクロッ クを上げるのに伴い，同じスピードで動くメモリ(SDRAM)も，それに追従しなけれ ばなりません．

　さて，BKi810 v1.6では，BIOS設定のみでバスクロックを変更することができま す．このような設定がありながら，使わない手はありません．設定一つで一つ上の ランクのCPUのスピードを手に入れることができ，数千円分得したことになるのですから．

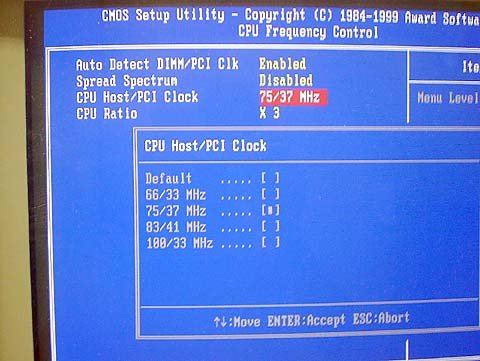

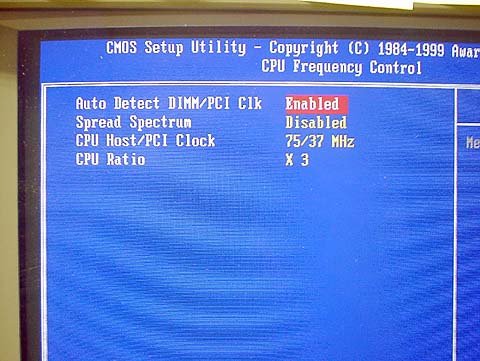

　設定は，『CPU Frequency Control』の『CPU Host/PCI Clock』で行います．

　このように，BIOSで設定可能な値は，CPUの定格値を使用するのを除くと， ベースクロックで66MHz,75MHz,83MHz,100MHzが用意されています．また，PCIクロッ クはそれぞれ，33MHz,37MHz,41MHz,33MHzです．経験上，83/41MHz の設定は，IDE のディスクを使用している場合にはとても危険ですので，選択可能なのは， 66/33MHz,75/37MHz,100/33MHzと言えます．ベース66MHzは定格値ですので当然動 作するとして，75MHz,100MHzを試してみます．Celeron 400は66MHz*6で動いていま すので，倍率は6倍です．そのため，ベースクロックをこれらの周波数にした場合 のCPUのコアクロックはそれぞれ，75MHz*6=450MHz，100MHz*6=600MHz になります．

　結果から先に言いますと，Celeron 400MHzは，450MHzでは動作しましたが， 600MHzでは動作しませんでした．まぁ妥当な所でしょう．

[00/11/14] ここでベースクロックを100MHzにした場合， AGP接続のVGAコントローラに対し，100MHzが供給されてしまうようです．その結果，こ の設定で動くことはまず無いでしょう．これを回避し，AGPに66MHzを供給するには，M/B を若干改造する必要があります．

　なお，動かない設定にして再起動した場合，ウンともスンとも言わなくなること があります．この場合，電源を抜き，M/B上のCMOSクリアのジャンパをショートさ せ，BIOS設定をクリアしてください．当然ながら，BIOS設定は全て初期値に戻りま すので，起動後，再設定が必要です．

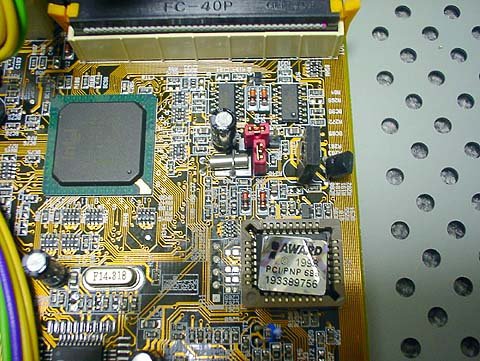

M/B上のIDEコネクタ付近にある...

このジャンパがCMOSクリアのジャンパ

　2つジャンパがありますが，上側(横方向のジャンパピンの方)がCMOSクリアのジャン パです．一度ジャンパをずらして，向かって右側から1,2番ピンをショートさせ， 少し待ってから元の2,3番ピンをショートさせる側に戻し，組み上げてから電源を入れると復活します．

　なお，オーバークロックによってどの程度パフォーマンスがアップするかは， パフォーマンスチェックのページにまとめてあります．
