本ページの趣旨

430TX chipset がまだまだ実用的なワケ

　Intel最後のSocket7用Chipsetである430TXはかなり売れていたこともあり， 未だに現役で使われていることも多いだろう．スペックを改めて眺めてみると， CPUやM/Bの温度センサが付けられたり，ファンの回転数の監視ができたり， SDRAM(PC66)やUltraDMA/33に対応していたり，未だに現役で十分使えるスペック である．ただしマイナス要素もあり，2次キャッシュは512KB積めるが，キャッシュ 可能なメモリの範囲は64MBまでだ．この辺りは一つ前の430HX chipsetの方がサー バー向けということもあり，機能的には上だ．430HXはTAG RAMを付けることに より，メインメモリ512MBまでキャッシュ可能だ．

Asus TX97-XEという Mother Board

　430TXを積んだM/Bは多くのメーカーから出ていたが，その中でも，Asus製の TX97シリーズはかなり売れたこともあり，今でも多くのユーザーがいると思われ る．このシリーズは，AT/ATX，DIMM/SIMM+DIMM，オンボードAudioの有無等，数 多くのバリエーションがある．身近な所でわりとよく見かけたのは，TX97-XEや TX97-Xであり，ATX仕様のオンボードAudio無しのモデルで，前者はSIMM,DIMMス ロットを持ち，後者はDIMMスロットのみという構成だ．私はTX97-XEの初期のPCB リビジョンであるRev1.04を使っている．

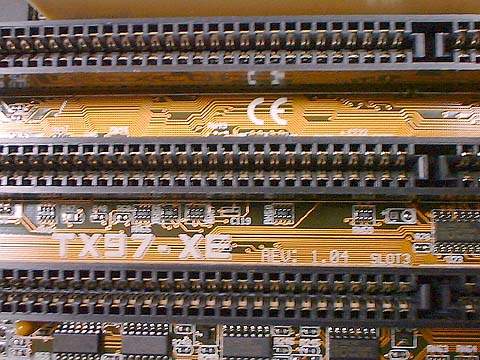

M/B上にシルク印刷されているPCBリビジョン

　なお，M/Bは時期により，BIOSのようなソフト的な内容だけでなく，ハード的 な設計も変更されていることがある．一般にPCB(Printed Circuit Board:プリン ト基板)リビジョンと呼ばれる番号で区別されているが，TX97-XEにもいくつかの 種類が存在し，大きく分けると，前期型と言えるRev.1.04と，中期型と言える 2.05以降，後期型のRev.3.01以降のものがある．後期型はK6-2の搭載を見越した 設計になっており，CPUの電源電圧やクロック倍率の取りうる範囲が広く設定さ れている．一方初期型は基本的にはK6/233MHzまでの対応であり，それ以降のCPU に関しては，マニュアルに設定方法の記載が無いだけでなく，クロック倍率に至っ ては物理的に設定できない．しかし，M/B上をよく注意して観察すると，高倍 率に設定するための配線パターンは存在し，ジャンパが無いだけのようだ．

　本ページの趣旨は，これを半田付けして配線し，高倍率のK6/K6-2シリーズを 搭載したり，正式にサポートされていなかった K6-2/K6-3シリーズを搭載し， より少ない追加投資で最大限の効果を得ようというものである．TX97-XE以外の Mother Board，TX97-XEのリビジョン1.04よりも後のものは本ページの設定がそ のまま適用できないので，その点については十分注意して欲しい．
