K6-2/300MHを動かすのにM/B側に必要な設定は，コア電圧として2.2V，そして クロック倍率として定格では100MHz*3であるが，66MHzをベースクロックとした 場合には，66MHz*4.5=297MHzで動かすことになるため，4.5倍の設定が必要とな る．しかし，TX97-XEのRev.1.04ではコア電圧として2.2Vを使用することは可能であ るが，倍率設定としては最高3.5倍までしか用意されていない．

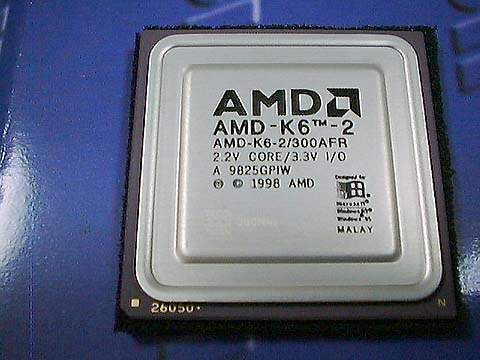

K6-2 300MHz コア電圧 2.2V

（注意：コア電圧として2.2Vを使う場合には，予めBIOS を update し，0108以 降にしておく必要がある）

　しかし，M/B上のパターンをじっくり見てみると，倍率設定を行う部分にはジャ ンパピンが2つしか無いにも関わらず，パターンは3つ分存在するのが分かる．こ れが，Rev 3.0.1以降であれば存在する，BF2というジャンパだろう．Rev3.0.1以 降のものでは，これをOpenにしておくと1.5倍〜3.5倍，2-3にショートさせると4〜 5.5倍までの設定が可能であるとなっている．そこで，これをラッピングワイヤー を半田付けし，2-3にショートさせた．

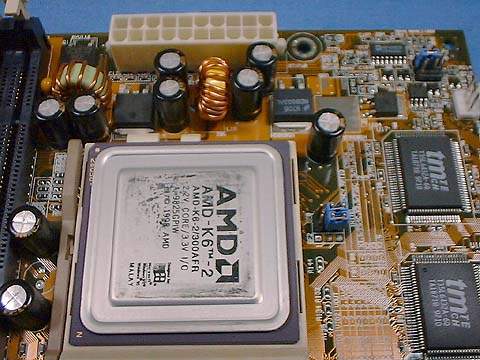

	CPUの横に倍率変更のジャンパがありますが…

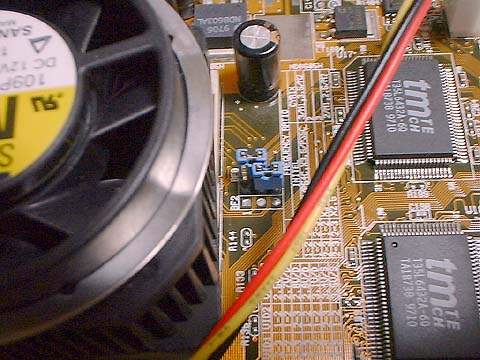

	Rev 1.04の TX97-XEにはBF02は存在しません．しかしパターンは存在し，ランドのみ無い状態です

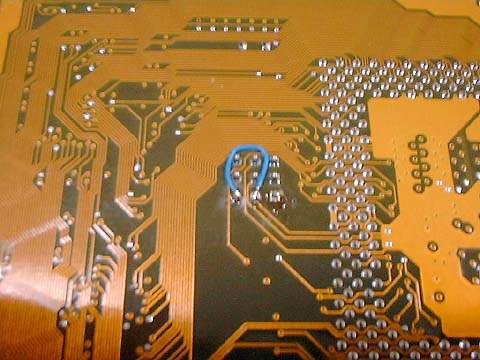

	M/B裏側でジャンパを飛ばす

　コア電圧，倍率をきちんと確認し，組み上げて電源を入れる．ジャンパの設定は Vcore 2.2V,FSB 66MHz，倍率4.5倍である．

備考１） 　なお，非公式ではあるが，TX97-XEはベースクロックとして75MHz,83MHzの設定 も存在する．これらの設定を使用し，例えば83*3.5で290.5で動かせばでは良い ように思われるが，これまかなり危険なことと言える．ベースクロックを 75MHz,83MHzにクロックアップした場合，PCIのクロックがそれぞれ 37.5MHz,41.5MHzとなり，定格の33MHzからかなりのオーバークロックとなるため だ．75MHzであればたいていのものは動作するが，83MHzではIDEコントローラや IDEディスクが追いつかないことが多く，ディスククラッシュが発生する可能性 が高い．一般に，IBMのIDEディスクでは75MHzまでにしておいた方が良いと言わ れている．

備考２） 　75MHz*4倍の300MHzで動作させた方が，I/O周りの速度が向上するので，体感速 度は上がるだろう．CPUはその殆どの時間を，I/Oの処理待ちに費やしている．そ のため，I/O周りの高速化は，体感速度の向上に繋がりやすいのだ．この辺りは 自己責任でトライする価値はある．
